Lijadora de Almohadilla Segmentada Pro

Name: Lijadora de Almohadilla Segmentada Pro
SKU: 0

Aplicable al pulido de superficies de chapa de madera y diversos tableros, lijado de imprimación supermate y de alto brillo .
Equipo esencial para empresas orientadas al mercado de alta gama.
Modelo: MT TRHG1300/ MT TEHG1300/ MT RHG1300/ MT EHG1300

Contáctenos

Descargar

Aspectos destacados

◆ El diseño de plataforma + modular garantiza la estabilidad y uniformidad de la calidad del producto.

◆ Es adecuada para puertas de madera y muebles, y puede lograr la diversidad del lijado de chapa para satisfacer diversas necesidades (efecto semiabierto de lujo ligero italiano, efecto de veta en zigzag, ultramate, alto brillo, etc.).

◆ La sustitución de la mano de obra puede lograr una tasa de productos calificados del 99%.

Más videos

Efecto de lijado

Especificación


80 secciones controladas electrónicamente Almohadilla segmentada de 16mm Resuelve completamente los defectos del lijado tradicional.	Banda de lijado de 3250mm Función automática de detección de bordes Logra el efecto de lijado natural de la veta de la madera.	Equipada con una banda en espiga （4710mmx140mm）,para el efecto de lijado de alto brillo y tacto piel。

Sistema de posicionamiento de lazo cerrado completo MBS . La precisión de posicionamiento repetido aumentó más de 25 veces.	Sistema de control neumático Festo de Alemania Protege nuestra parte de control neumático.	Correa dentada Optibelt de Alemania Protege nuestro sistema de transmisión.

Sistema eléctrico Siemens de Alemania Protege nuestra parte de control electrónico.	Rodamientos FAG de Alemania Protegen nuestro sistema giratorio.	Cinta transportadora italiana Italia sin uniones de caucho al 100% La fuerza de fricción aumenta en más de 3 veces , lo que resuelve el deslizamiento del panel.

Configuración

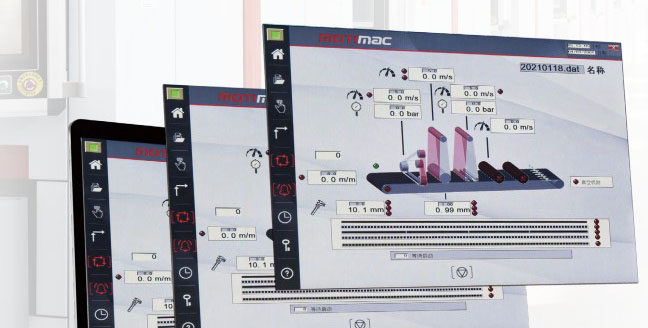

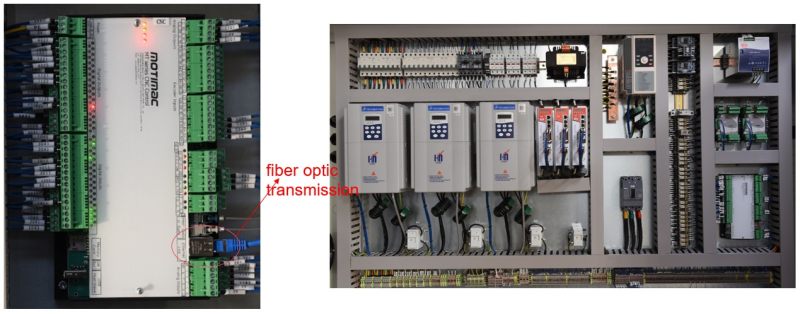

Sistema de control—innovación de Italia

las computadoras de grado industrial están equipadas con software de sistema especializado para la lijadora de almohadilla segmentada para realizar cálculos de datos a alta velocidad, y transmiten datos a través de fibra óptica a nivel de milisegundos para enviar comandos a las almohadillas.
la gestión de fórmulas permite el almacenamiento ilimitado de patrones de lijado, lo que facilita el cambio y la llamada de cualquier fórmula.
los puntos de visualización de fallos pueden detectar con precisión todas las averías del equipo.
admite varios idiomas, adaptándose a operadores de diferentes países.

el sistema operativo profesional de lijado de teclas de Italia, equipado con un procesador de datos CNC, convierte los datos del lado del PC.

Control del armario eléctrico: el sistema de control servo sustituye el control convencional por convertidor de frecuencia. El sistema de control servo ofrece alta precisión y posicionamiento exacto, lo que permite que la máquina de lijado de teclas funcione con mayor estabilidad. Reduce la vibración y el ruido de la máquina, contribuyendo a una extensión del 36% en la vida útil del equipo, al tiempo que mejora la calidad del lijado.

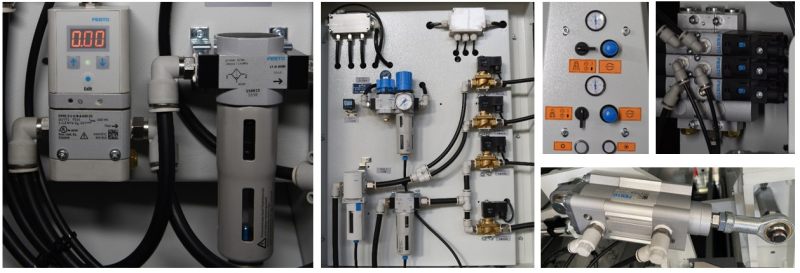

Sistema de aire—FESTO

el sistema alemán de control neumático integral FESTO, un experto mundial en el campo del control neumático.
fuerte compatibilidad, integrado perfectamente con el sistema de control del equipo de lijado de almohadilla segmentada para el intercambio de datos, permitiendo control automatizado e inteligente.
el costo de adquisición es más de 15 veces superior al de los competidores.

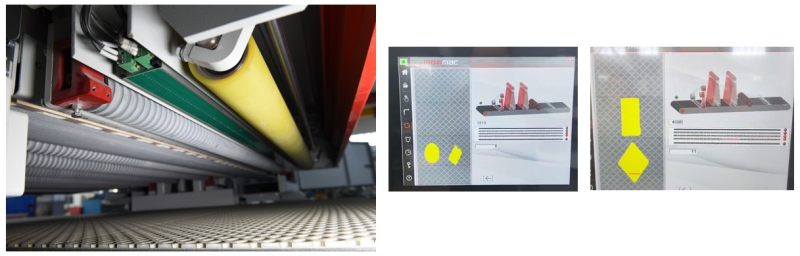

Sistema de detección—innovación de Italia

la tecnología italiana importada de escaneo digital inteligente multipunto cuenta con más de 400 puntos de escaneo, lo que permite una recopilación precisa de datos de contorno de las piezas.
la información recopilada se transmite en tiempo real al terminal de control del PC mediante transmisión por fibra óptica para el análisis de datos.
el escaneo por radar sin contacto no se ve afectado por la luz, el color ni las condiciones ambientales, lo que garantiza una larga vida útil!

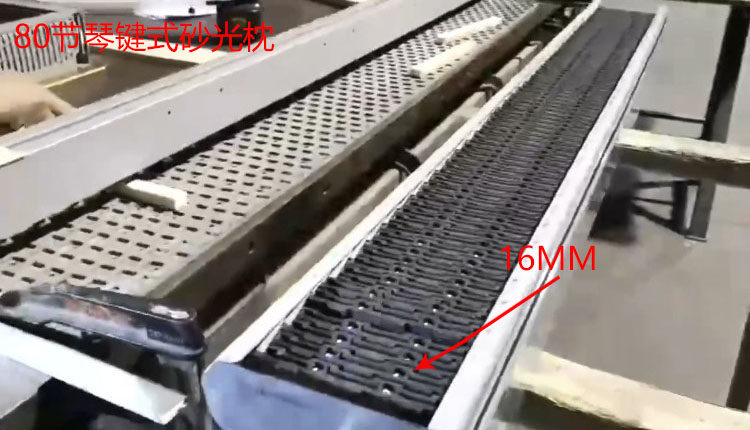

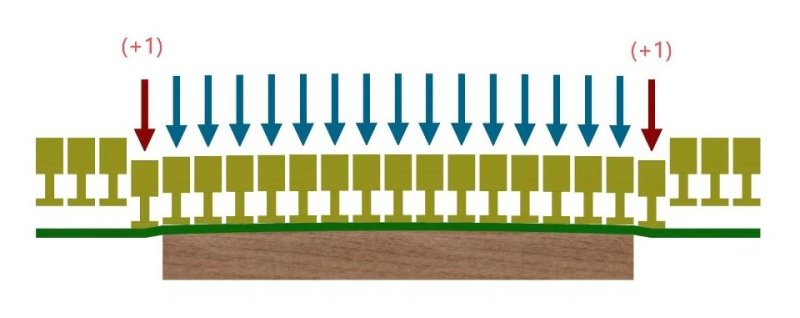

Sistema de almohadilla segmentada electrónica—innovación de Italia

Mejor adaptabilidad a la forma del tablero: el menor ancho de sección individual permite que las secciones se ajusten mejor a la superficie del tablero. Ya sea un tablero plano o con cierta curvatura o alabeo, hace contacto total con la superficie de lijado para garantizar un lijado uniforme y evitar un lijado insuficiente u excesivo parcial.

Reducir el área ciega de lijado: El ancho de sección individual de 16mm reduce eficazmente el espacio entre secciones adyacentes, haciendo que el área de lijado sea más coherente, reduciendo la posibilidad de áreas ciegas durante el proceso de lijado, y realiza un tratamiento de lijado integral y completo del tablero.

Función de protección de bordes/esquinas: puede evitar los bordes reduciendo la presión de una almohadilla, permitiendo un posicionamiento preciso y un control exacto sobre los bordes y esquinas.

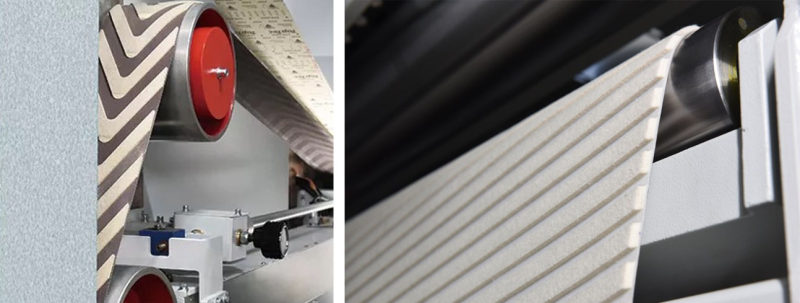

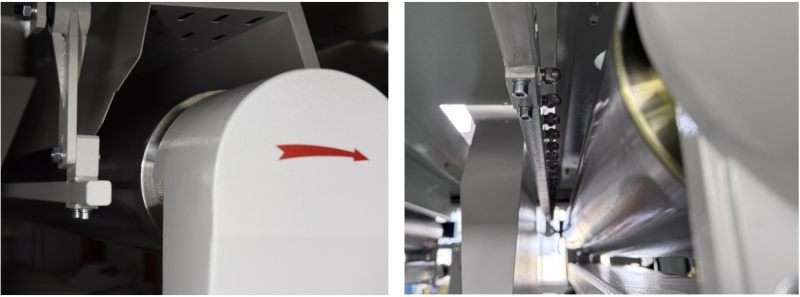

Sistema de lijado—banda Chevron de Italia

banda chevron ultrasuave en espiga: imita el lijado manual, logrando superficies ultralisas y planas mediante lijado horizontal.
elimina el riesgo de rotura de la banda causado por el impacto del movimiento lateral.
selección de circunferencia: equipada con la circunferencia de estándar internacional superior, garantizando un acabado plano tipo espejo.
utilizada en la etapa de lijado fino, garantiza una superficie plana y lisa para el pulido de chapas de madera, reduciendo directamente la cantidad de pintura requerida en los procesos posteriores de recubrimiento y logrando una superficie de pintura ultrafina donde se ve la veta de la madera, no la pintura.
la banda chevron de la más alta calidad del mundo ofrece un rendimiento excepcional, una larga vida útil y bajos costos de mantenimiento.
incorpora fieltro industrial de clase mundial de la marca líder FFW

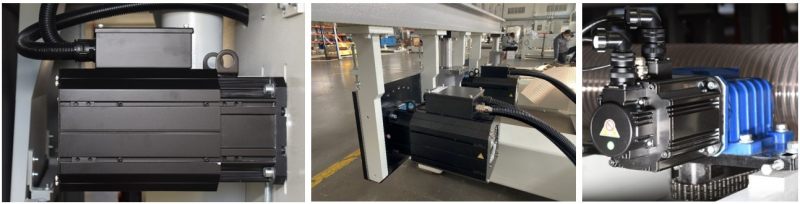

Sistema de motor—Motores servo

El motor servo tiene una estabilidad y fiabilidad extremadamente altas, y mantiene una salida de rendimiento estable en condiciones de funcionamiento prolongado y de alta carga.
Su avanzado algoritmo de control y tecnología de accionamiento, así como los procesos de fabricación precisos y la selección de materiales de alta calidad, garantizan que la velocidad, el par y otros parámetros del motor permanezcan estables durante el funcionamiento a largo plazo de la lijadora, asegurando así la estabilidad del efecto de lijado.
energéticamente eficiente y de alto rendimiento, ahorra 20%-50% más energía en comparación con los motores tradicionales de conversión de frecuencia, reduciendo significativamente los costos de electricidad. Por ejemplo: 48 kw x 8 horas x 350 días x aproximadamente 0.15€ = 20160 € x 50% = ahorro de 10,080€

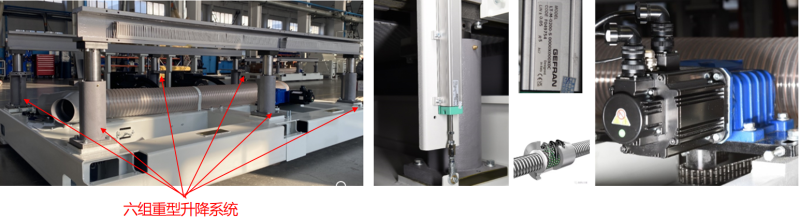

Sistema de elevación—Trabajo pesado

la estabilidad estructural ultrarresistente de la máquina y el posicionamiento repetido de alta precisión han resuelto por completo el problema de larga data de las discrepancias entre las pantallas digitales y las dimensiones reales en las lijadoras chinas.
el sistema de visualización de actualización digital incorpora la marca italiana gefran. accionamiento por servomotor de alta precisión con husillos de bolas de grado de rectificado.
el sistema italiano de posicionamiento de lazo completamente cerrado logra una precisión de posicionamiento repetido de hasta 0.008mm.

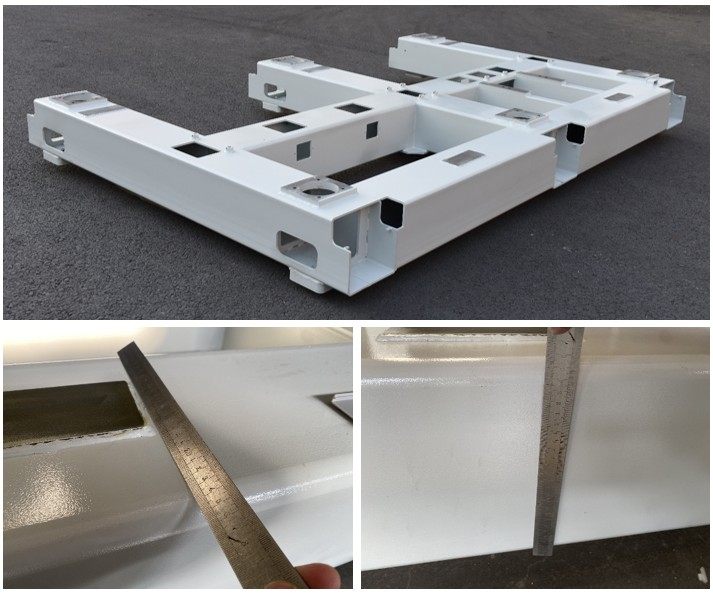

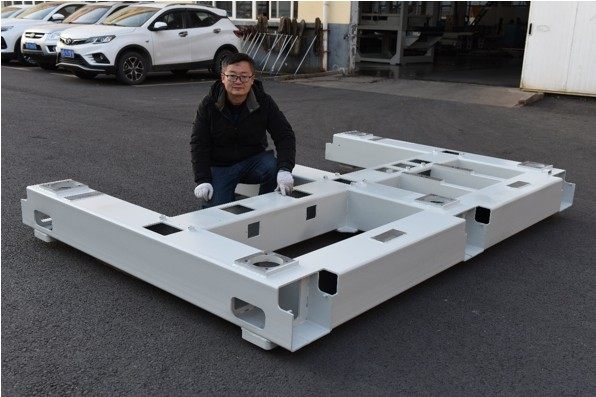

Bastidor de la máquina—Trabajo pesado

acero cuadrado de 260mm x 260mm con soldadura de unión de mortaja y espiga;
los componentes soldados se someten a recocido a alta temperatura a 960°c;
el cuerpo se mecaniza con precisión en una sola pasada utilizando un centro de mecanizado de cinco caras;
proceso de recubrimiento superficial: lavado ácido, fosfatado, arenado y pulverización electrostática;
proporciona una base sólida para el funcionamiento estable del equipo, alta precisión de mecanizado y ausencia de deformación. diseñado para una vida útil permanente.

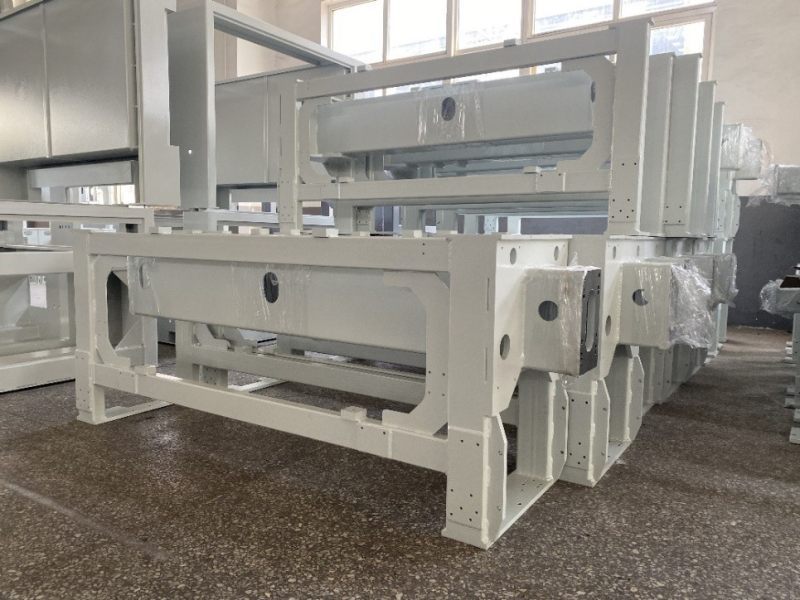

Unidad de lijado—Trabajo pesado

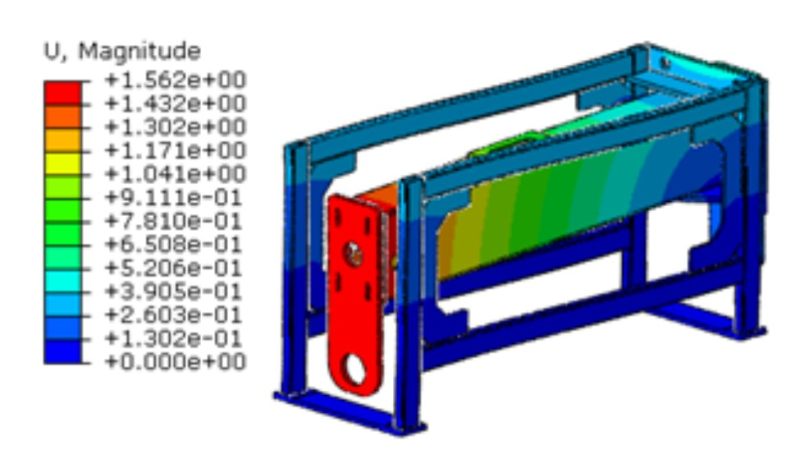

análisis y cálculo mecánico informático de grandes datos CAE
estructura madre de máquina herramienta superestable y permanentemente libre de deformación.

el diseño tipo puente proporciona una conexión fija entre el cuerpo de la máquina y garantiza la estabilidad del rodillo de lijado. reduce la vibración durante la rotación del rodillo de lijado en la máquina.
la viga del bastidor de lijado pesa 200 kg, más del doble que la de los competidores.

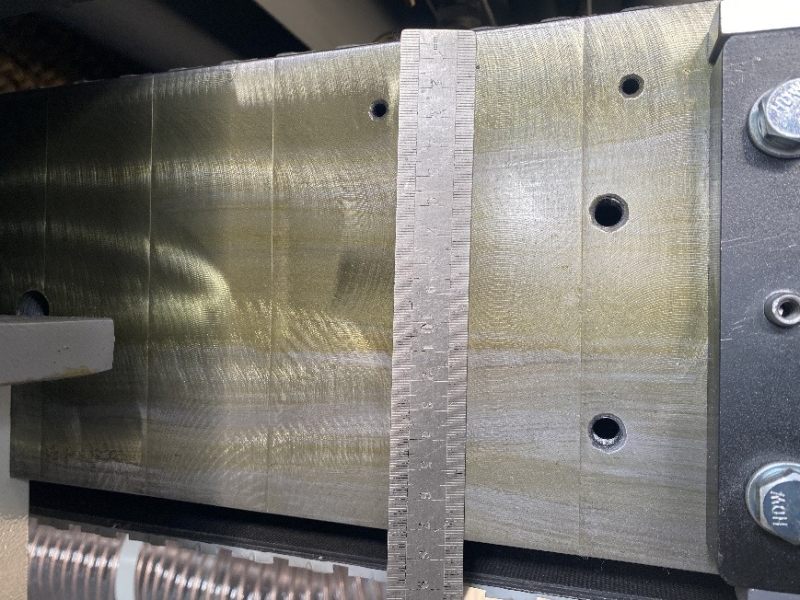

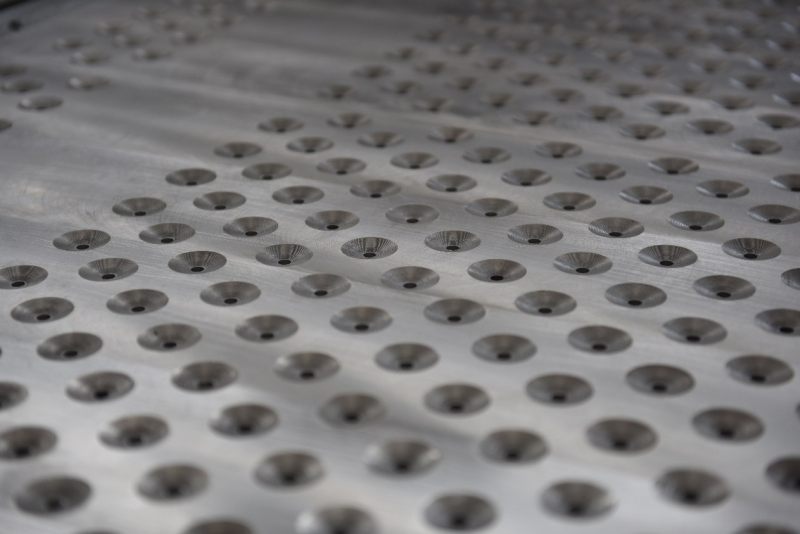

Mesa de vacío

la bancada transportadora cuenta con función de adsorción por vacío, con una estructura de diseño que mejora la capacidad de presión negativa.
la superficie de la mesa se somete a tratamiento de recocido, logrando una planitud dentro de 0.03mm tras el mecanizado de precisión.

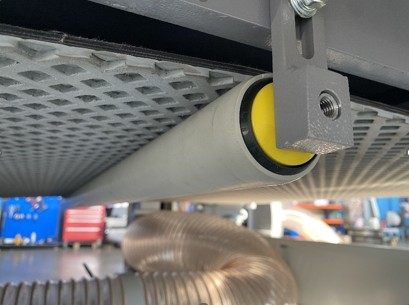

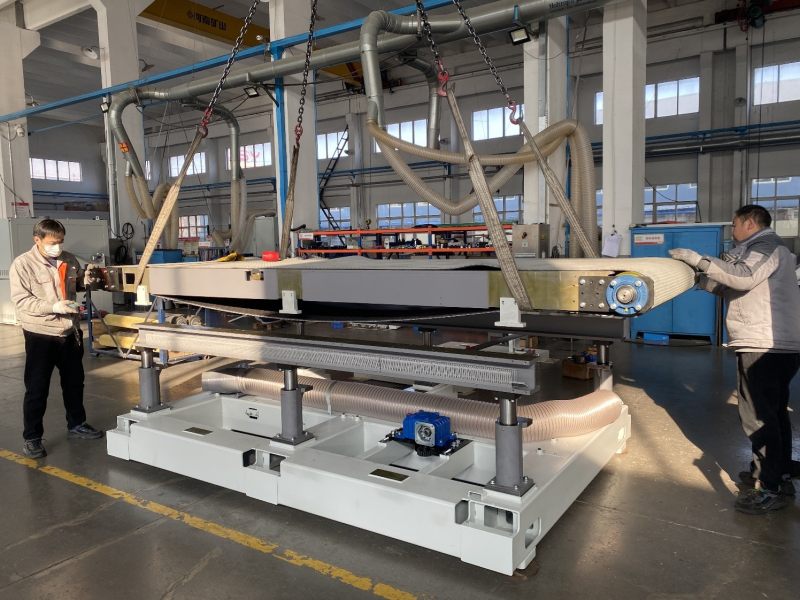

Bancada transportadora

diseño de sistema transportador de trabajo pesado: la bancada transportadora tiene ungrosor total de 175mm
la cinta transportadora tiene una circunferencia de 8210mm y está soportada por rodillos en la parte inferior.
El sistema de seguimiento de centrado de la cinta transportadora utiliza cilindros de la marca Festo con un diámetro sobredimensionado y un diseño de doble seguimiento.

Cinta transportadora

importada de Italia
construcción de caucho puro sin juntas
la fricción excepcional garantiza que el tablero quede firmemente fijado sobre la superficie de la cinta transportadora
alta y uniforme resistencia a la tracción de la cinta transportadora
el caucho de alta calidad se distribuye uniformemente por la superficie de la cinta, garantizando una dureza constante, con una dureza shore general de 50.
la elasticidad excelente y uniforme garantiza una calidad constante de la superficie de lijado.

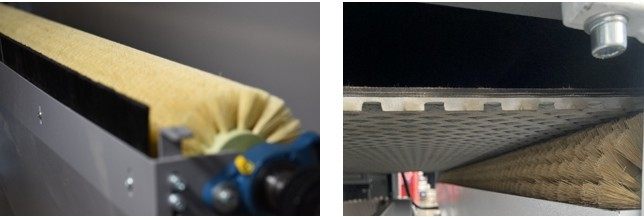

Sistema de limpieza

rodillo de cepillo limpiador de sisal natural de alta calidad
dispositivo de limpieza inferior de la bancada transportadora con accionamiento propio
diseño antiestático, de recogida centralizada de polvo y eliminación central de polvo
sin polvo secundario en la pieza
cinta transportadora limpia y antideslizante
garantiza la precisión en el lijado de tableros
mantiene un entorno de producción limpio, ordenado y libre de contaminación en el taller del usuario.

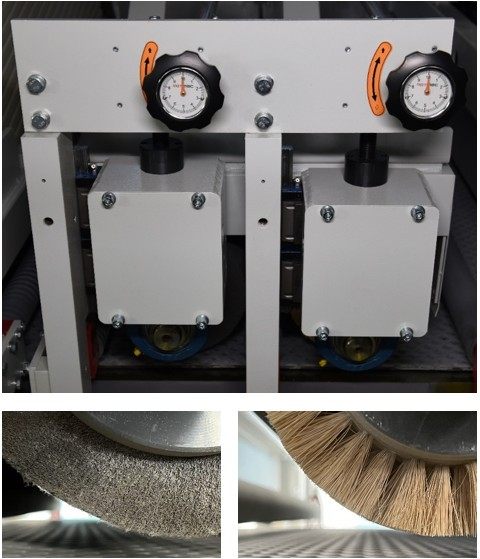

Scotch brite
rodillo de cepillo de sisal natural antiestático
rodillo de cepillo de sisal natural de trabajo pesado y alta precisión

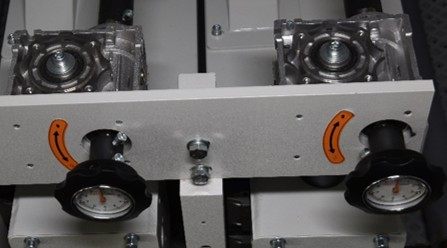

el mecanismo de elevación utiliza tornillo sin fin de precisión y guías lineales
ofrece un efecto de lijado más impecable
limpia a fondo el polvo de la superficie del tablero.

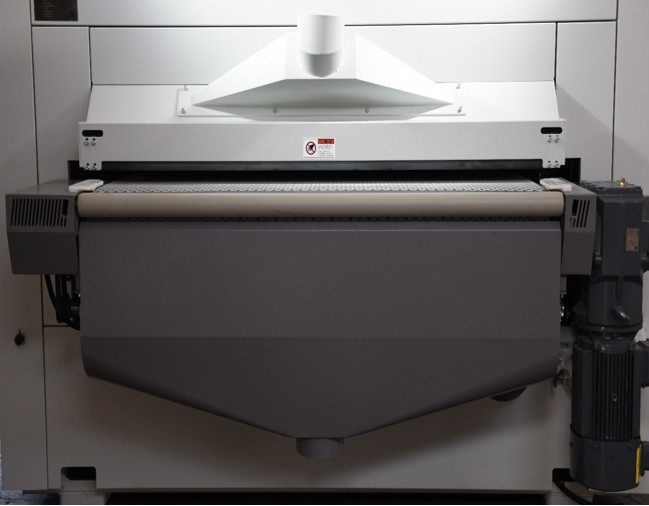

Cuando la lijadora está en funcionamiento, el soplador de aire se activa automáticamente, lo que permite ahorrar consumo de aire comprimido.
Mantiene la banda de lijado limpia, conservando el rendimiento de lijado como si fuera papel de lija nuevo;
Enfriar la banda de lijado prolonga su vida útil en un 33%;
La estructura del soplador de aire con forma de ventilador, especialmente diseñada, cubre eficazmente toda la superficie de la banda de lijado, lo que garantiza una eliminación uniforme del polvo.

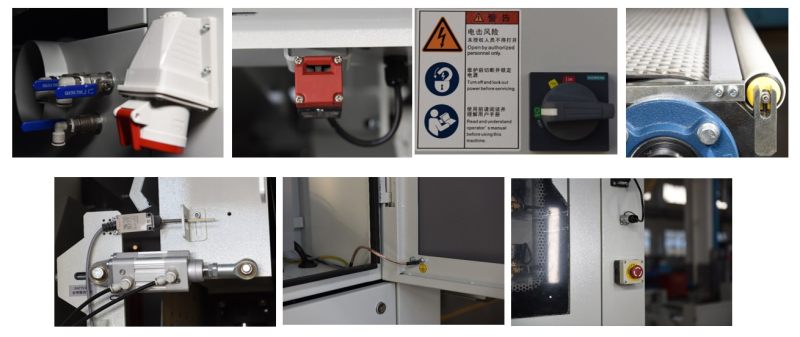

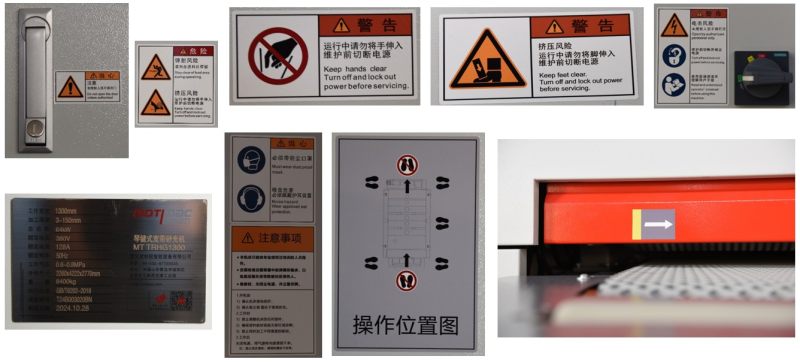

Sistema de seguridad

Sistema de seguridad

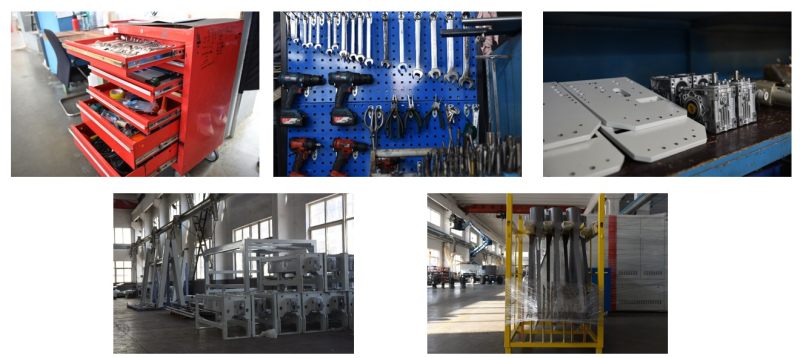

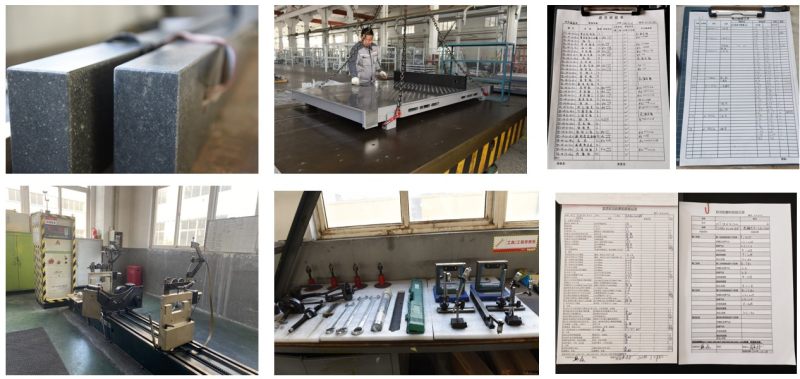

Control de calidad

Parámetros técnicos

Datos técnicos	MT TRHG1300	MT TEHG1300	MT RHG1300	MT EHG1300
Longitud máxima de trabajo(mm)	1300	1300	1300	1300
Longitud mínima de trabajo(mm)	514(200*200)	514(200*200)	514(200*200)	514(200*200)
Espesor de trabajo(mm)	5-150	5-150	5-150	5-150
Velocidad de alimentación(m/min)	7~36	7-36	7-36	7-36
Potencia total(kw)	61	61	42	42
Tamaño de la banda(mm)	150x5350 1350x3250	150x5350 1350x3250	1350x3250	1350x3250
Dimensiones generales(mm)	2260x4222x2940	2260x4222x2940	2260x3640x2940	2260x3640x2940
Peso neto(kg)	8500	8500	6600	6600
